TEKNİK BİLGİLER
Pnöpar güvencesiyle sunulan Confit paslanmaz çelik pres sistemleri, modern tesisat teknolojisinin en ileri noktası olan “soğuk presleme” yöntemini kullanır. Kaynak, diş açma ve lehimleme gerektirmeyen bu sistem; hız, güvenlik ve uzun ömürlülüğü tek bir çözümde birleştirir.
Malzeme Kalitesi ve Standartlar
Confit sistemleri, en zorlu korozyon şartlarına ve hijyen gereksinimlerine uygun iki ana malzeme grubunda üretilmektedir:
AISI 304 (1.4301): Genel amaçlı endüstriyel uygulamalar, ısıtma hatları ve korozyon riskinin standart olduğu tesisatlar için.
AISI 316L (1.4404): İçme suyu hatları, gıda sanayii, denizcilik (gemi inşa) ve yüksek kimyasal direnç gerektiren proses hatları için. %2-3 molibden içeriği ile üstün korozyon direnci sağlar.
| 316L KİMYASAL İÇERİK | |
|---|---|
| ELEMENT | % AĞIRLIK |
|
C
Carbon
|
0.030 max |
|
Mn
Manganese
|
2.00 max |
|
Si
Silicon
|
0.75 max |
|
Cr
Chromium
|
16.00 – 18.00 |
|
Ni
Nickel
|
10.00 – 14.00 |
|
Mo
Molybdenum
|
2.00 – 3.00 |
|
P
Phosphorus
|
0.045 max |
|
S
Sulfur
|
0.030 max |
|
Fe
Iron
|
Bal. |
| 304 KİMYASAL İÇERİK | |
|---|---|
| ELEMENT | % AĞIRLIK |
|
C
Carbon
|
0.030 max |
|
Mn
Manganese
|
2.00 max |
|
P
Phosphorus
|
0.045 max |
|
S
Sulfur
|
0.030 max |
|
Si
Silicon
|
0.75 max |
|
Cr
Chromium
|
18.00 – 20.00 |
|
Ni
Nickel
|
8.00 – 12.00 |
|
N
Nitrogen
|
0.10 max |
|
Fe
Iron
|
Bal. |
Bağlantı Teknolojisi: Presleme Sistemi
Sistemimiz, özel tasarlanmış bağlantı parçalarının (fitting) boru üzerine mekanik olarak preslenmesiyle sızdırmazlık sağlar.
Alevsiz Montaj: Kaynak veya kesme pürmüzü gerektirmez. Bu sayede yangın riski taşıyan (patlayıcı ortamlar, ahşap yapılar, aktif üretim tesisleri) alanlarda güvenle uygulanır.

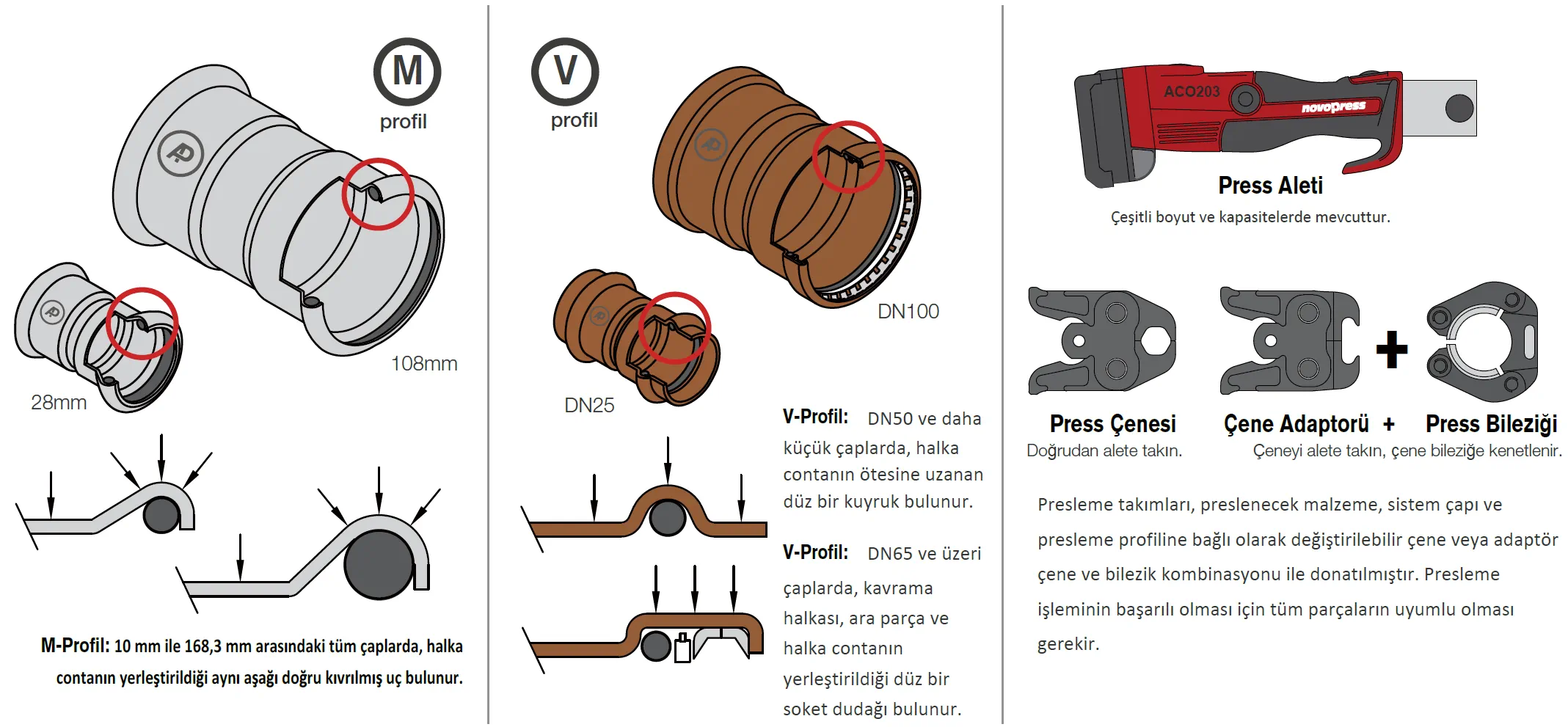

M & V Profil Uyumu: Sektörde kabul görmüş M ve V profil pres çeneleriyle tam uyumlu yapı sayesinde güvenli ve standart bir sızdırmazlık elde edilir.

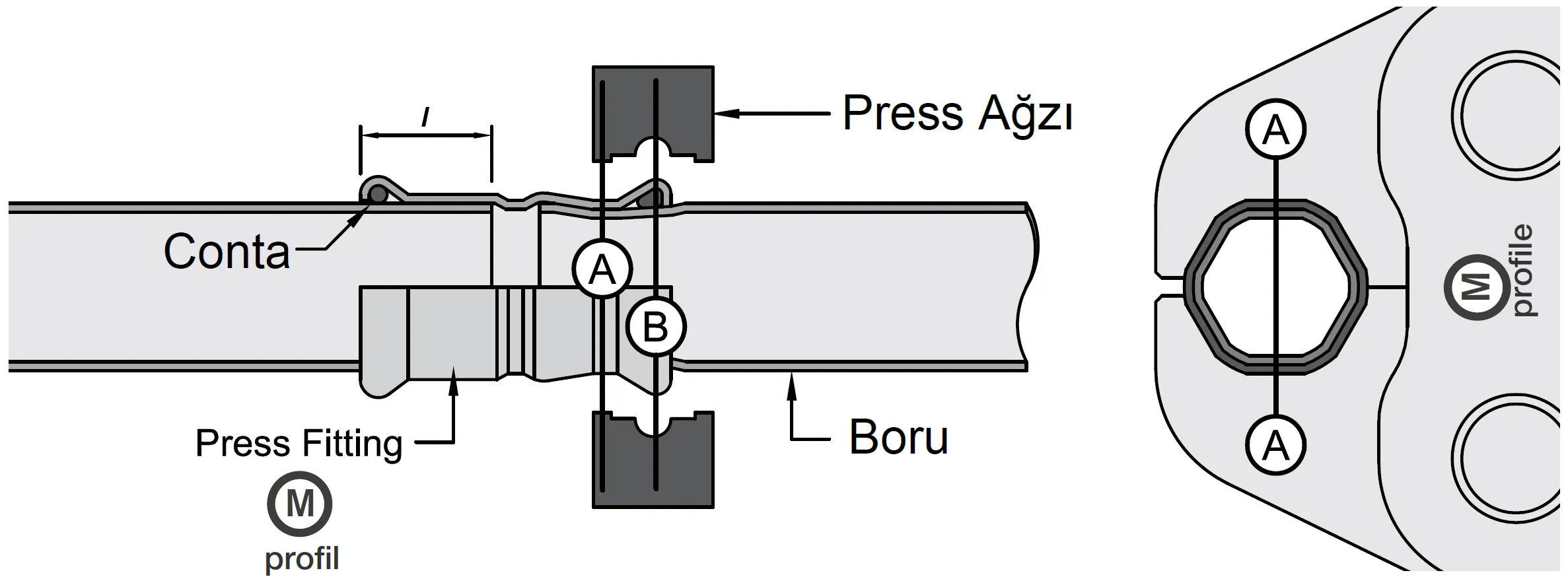

Altıgen Deformasyon: Presleme sonrası oluşan geometrik form, bağlantının mekanik çekme ve bükülme kuvvetlerine karşı maksimum direnç göstermesini sağlar.

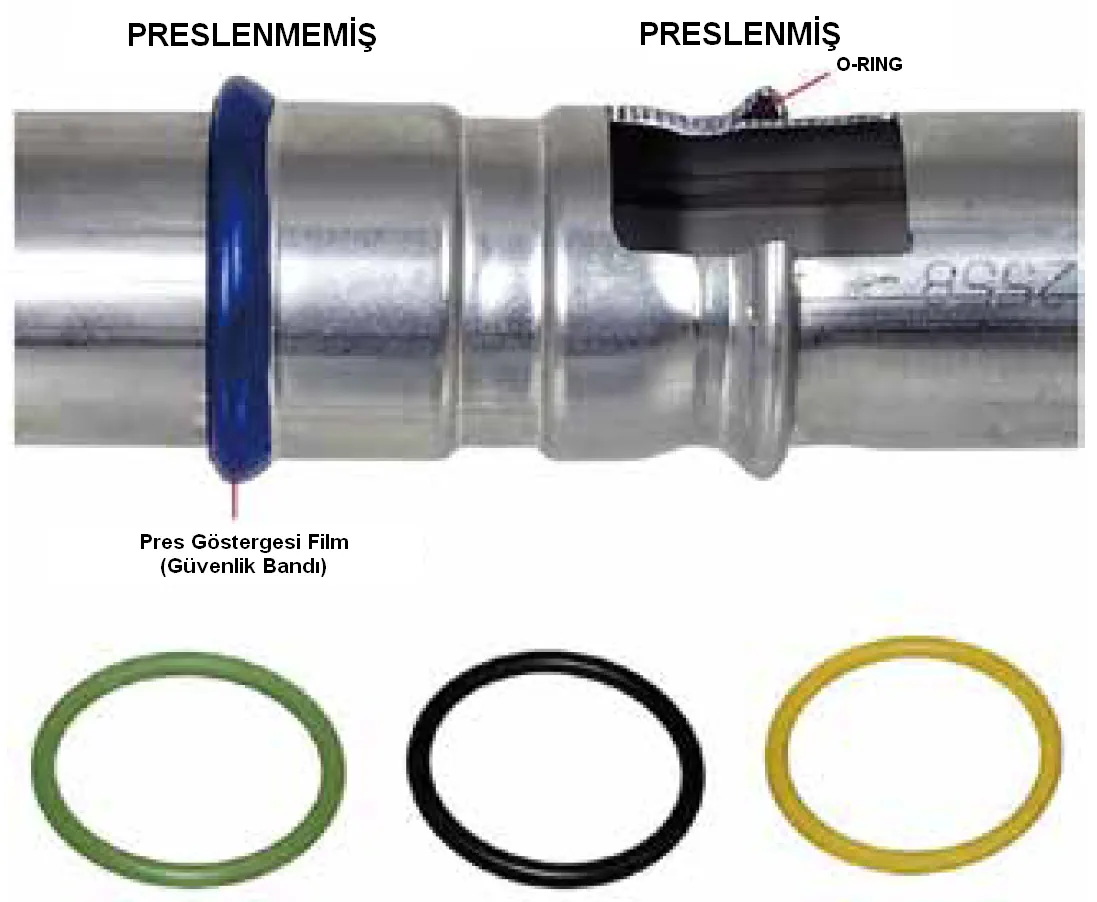

Sızdırmazlık Elemanları ve Akışkan Uyumu (O-Rings)
Confit bağlantı parçaları, uygulama alanına göre fabrikasyon olarak yerleştirilmiş yüksek kaliteli O-ringlerle sunulur:
EPDM (Siyah): İçme suyu, sıcak/soğuk su ve ısıtma sistemleri. (-20°C / +110°C)
FKM (Kırmızı/Yeşil): Solar sistemler, madeni yağlar, bitkisel yağlar ve yüksek sıcaklık uygulamaları. (-20°C / +200°C)
HNBR (Sarı): Doğal gaz, LPG ve metan hatları için özel onaylı gaz sızdırmazlık contası. (-20°C / +70°C)
Öne Çıkan Özellik: LBP (Leak Before Press): Patentli “Pres Öncesi Sızıntı” teknolojimiz sayesinde, preslenmesi unutulan bağlantılar düşük basınçlı testler sırasında anında fark edilir. Bu, insan hatasından kaynaklı riskleri sıfıra indirir.
ConfitPRESS O-Ringler
Operasyonel Limitler ve Ölçüler
Basınç Dayanımı: Uygulama çapına ve kullanılan boru et kalınlığına bağlı olarak 16 Bar (standart) ile 40 Bar (özel uygulamalar) arası basınç dayanımı.
Geniş Çap Aralığı: DN15 (15 mm) ölçüsünden başlayarak büyük endüstriyel hatlar için DN150 (168.3 mm) ölçüsüne kadar eksiksiz ürün gamı.
Vakum Dayanımı: Sızdırmazlık yapısı sayesinde 0.8 bar’a kadar olan vakum hatlarında güvenle kullanılır.
Montaj Avantajları
Hız: Geleneksel kaynaklı birleştirmeye göre %40-60 daha hızlı kurulum.
Hijyen: İç yüzey pürüzsüzlüğü sayesinde bakteri üremesini engeller ve kireçlenme yapmaz.
Maliyet: Düşük işçilik süresi ve sarf malzeme (gaz, elektrot vb.) gerektirmemesi sayesinde toplam proje maliyetinde avantaj sağlar.
Teknik Destek
Projelerinizdeki ısıl genleşme hesaplamaları, kimyasal dayanım tabloları ve montaj detayları için teknik departmanımızla iletişime geçebilirsiniz.
Sertifikasyon ve Güvence
Üretim süreçlerimiz uluslararası bağımsız kuruluşlarca tescillenmiştir:
ASME & CE/PED: Basınçlı ekipmanlar yönetmeliğine tam uyum.
ISO 9001, 14001, 45001: Kalite, çevre ve iş güvenliği yönetim sistemleri.
10 Yıl Garanti: Lisanslı tesisatçılar tarafından kurallara uygun yapılan montajlarda, üretim hatalarına karşı 10 yıl boyunca Pnöpar garantisi altındadır.
